Fonctionnalité LoRaWAN vers Modbus TCP pour une installation et une gestion rapide de la GTB

La fonctionnalité LoRaWAN vers Modbus TCP offre aux utilisateurs la possibilité de collecter localement les données de n'importe quel type de capteur, telles que les consommations d'électricité, d'eau, de gaz, la qualité de l'air, la température, ou même d'autres paramètres du bâtiment qui, sans cela, devraient être gérés séparément.


La fonctionnalité centralise les informations et donne une vue d'ensemble complète du système ; cette dernière est affichée dans notre application Desktop conviviale et peut également être redirigée vers votre système de supervision préféré de type SCADA.

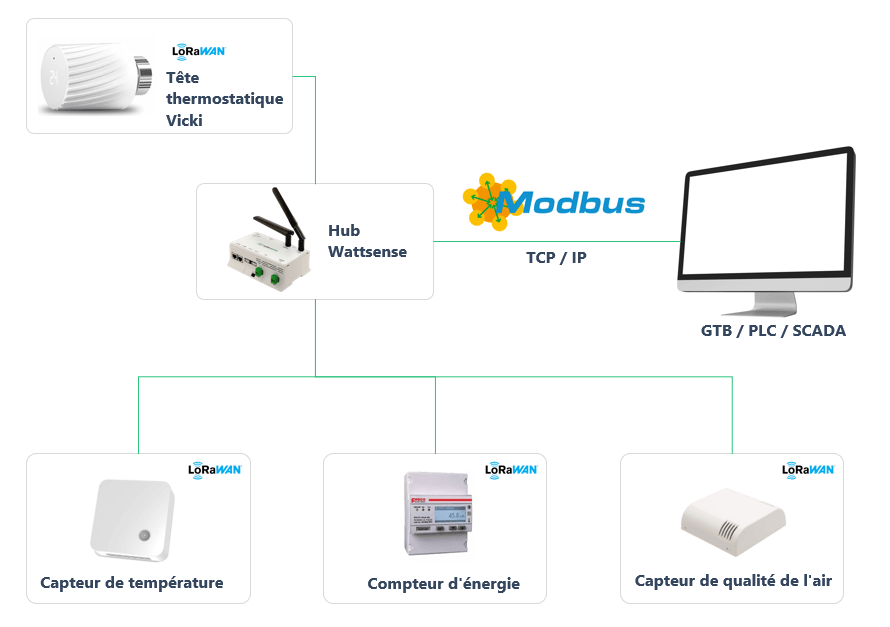

La fonctionnalité LoRaWAN vers Modbus de Wattsense assure la communication avec un serveur Modbus TCP.

La fonctionnalité LoRaWAN vers Modbus TCP

Wattsense est une solution IoT pensée pour faciliter l'intégration de la GTB et pour connecter rapidement les équipements techniques. Afin de simplifier l'intégration de la GTB, nous avons développé une gateway LoRaWAN intuitive et contrôleur puissant conçu pour l'automatisation locale des bâtiments.

Avec cette fonctionnalité LoRaWAN vers Modbus, Wattsense traite localement les trames LoRaWAN brutes, les décrypte et extrait les valeurs des points de données nécessaires directement dans ses produits sans avoir besoin du Cloud. Les valeurs peuvent être utilisées sur place en cas d'utilisation de edge computing, envoyées à une GTB ou au broker MQTT local de votre choix.


Notre solution peut accéder directement aux valeurs des dispositifs LoRaWAN et mapper ces valeurs dans une table d'adresses de registre utilisée par les systèmes GTB compatibles Modbus ou les équipements Modbus. Ce processus novateur développé par Wattsense repose sur un serveur LoRaWAN intégré unique et sur un gestionnaire de codecs embarqué apte à décoder une vaste gamme de capteurs.

Les avantages de la fonctionnalité LoRaWAN vers Modbus


Configuration facile - aucune programmation requise

Configuration facile


Grâce à notre assistant de configuration et à la mise en place rapide du réseau, les intégrateurs peuvent connecter les dispositifs LoRaWAN à un système de gestion en quelques clics seulement. L'assistant permet également une gestion rapide et directe des codecs. Un vérificateur de compatibilité, comprenant une bibliothèque de plus de 500 dispositifs, vous aide également à vous assurer que l'équipement que vous cherchez à connecter est compatible avec la solution Wattsense.

Communication multiprotocole

Communicatin multiprotocole


La solution Wattsense est bien plus qu'une simple passerelle bidirectionnelle. Elle peut communiquer avec LoRaWAN mais aussi avec des équipements qui s’expriment en MQTT client, BACnet IP, BACnet IP Server, M-Bus, wM-Bus, KNX S/LTE, LON FT10, LON IP-852, LPB et Diematic.

Gain de temps

Gain de temps

Au lieu de passer des semaines à essayer de faire communiquer de nouveaux capteurs avec un système de gestion technique du bâtiment, grâce à la simplicité de la solution de connectivité Wattsense, vous pouvez effectuer cette tâche en quelques minutes sans perturber les occupants du bâtiment.

Retour sur investissement rapide

Retour sur investissement rapide


En réduisant le temps d'intégration, vous vous démarquez de la concurrence, vous réduisez votre investissement de départ et vous remportez davantage de contrats. Nos prix abordables et simples vous permettent de conclure des contrats importants avec les propriétaires ou les gestionnaires de sites.

Traitement local des données

Traitement local des données


L'intégration des codecs dans le Hub offre aux utilisateurs la possibilité de connecter et de gérer les capteurs LoRaWAN, de décoder et d'extraire les informations utiles sans avoir à se connecter à un fournisseur externe ou au Cloud.

Accès au serveur Modbus TCP

Accès au serveur Modbus TCP


C’est un moyen simple, interopérable et standard de transmettre les données de terrain LoRaWAN provenant de différents capteurs vers une GTB ou vers d'autres outils de supervision comme un SCADA. Le serveur Modbus fonctionnant dans notre Hub peut fournir tous les points de données provenant des capteurs. Les points de données sont rapidement et efficacement visualisés et partagés via notre application Desktop.
Si vous êtes intéressé par la fonctionnalité LoRaWAN vers Modbus de Wattsense, vous pouvez également consulter notre fonctionnalité LoRaWAN vers BACnet.

Qu'est-ce qu'un serveur Modbus TCP ?

Explication d'un serveur modbus TCP


Le protocole de communication Modbus est l'un des protocoles les plus utilisés dans le secteur de la gestion technique des bâtiments. Il a été initialement développé pour être utilisé avec des Automates Programmables.

Comme Modbus RTU ou ASCII, Modbus TCP est une variante du protocole Modbus. Il s’agit d’un protocole de communication qui permet de faire communiquer deux ou plusieurs appareils via un réseau IP. Contrairement à Modbus en liaison série, Modbus TCP n'est pas basé sur une structure hiérarchique mais sur un modèle client/serveur.

Modbus-TCP est un réseau IP industriel ouvert, spécifié comme un standard Internet RFC.

Le transfert d'informations entre un client et un serveur Modbus s’effectue lorsque

Envoie d'une requête au serveur par le client
  • Le client envoie une requête au serveur pour transférer des données, exécuter une commande ou réaliser l’une des nombreuses autres fonctions possibles.
Execution de la commande par le serveur

2.   Après avoir reçu la demande, le serveur exécute la commande ou récupère les données requises dans sa mémoire.

Réponse du serveur

3.  Le serveur répond ensuite au client en accusant réception de la commande ou en mettant à disposition les données demandées.

La solution Wattsense met en œuvre des services client et serveur pour initier des communications avec d'autres contrôleurs et dispositifs d'E/S et pour répondre aux demandes d'autres contrôleurs, de SCADA et d'autres équipements ou systèmes de supervision.

Le port Ethernet intégré du contrôleur prend en charge Modbus Server sans aucune configuration et ne nécessite aucune tâche de programmation supplémentaire de la part de l'utilisateur.

La technologie Wattsense LoRaWAN vers Modbus TCP offre à vos projets sur site l'innovation, les prix bas et le support technique de notre service Cloud. Facilitez la configuration, l'intégration de la GTB et l'acquisition de données grâce à cette fonctionnalité.
